一、气动防爆蝶阀

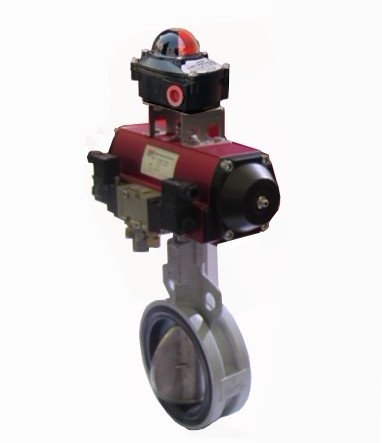

PEPV-485气动防爆蝶阀的蝶板属于国外先进的气动阀门。防爆型气动蝶阀安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。气动防爆蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时防爆型气动蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动防爆蝶阀有金属密封和软密封两种密封型式。金属密封型适用于温度≥250度以上的工况。软密封型适用于≤250度以内的工况场合。
二、气动防爆蝶阀 产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、气动防爆蝶阀 主要技术参数
|
公称通经DN（mm) |
50～1200 |
|
公称压力（MPa） |
0.6、1.0、1.6、2.5 |
|
连接形式 |
法兰、对夹 |
|
阀体形式 |
直通式铸造阀 |
|
蝶板形式 |
垂直板式 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
配置执行机构 |
SP、SPS/C、A系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
四、气动防爆蝶阀 执行器技术参数
|
执行器型号 |
SP、SPS/C系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
PP100防爆定位器、LV防爆电磁阀、FR空气过滤减压器、HLS300防爆行程开关、
PT防爆阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列SP型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动防爆蝶阀 主要设计标准
|
设计标准 |
GB/T2238-1989 |
|
法兰连接尺寸 |
DIN/T9113.1-2000；DIN/T9115.1-2000；DIN78 |
|
结构长度 |
DIN/T12221-1989 |
|
压力试验 |
DIN/T13927-2000；JB/T9092-1999 |
六、气动防爆蝶阀 主要零件材料
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
七、气动防爆蝶阀 主要性能规范
|
公称通径DN(mm) |
DN50～1200 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
低压气密试验 |
0.5～0.7 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
气动防爆蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动防爆蝶阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
