产品介绍

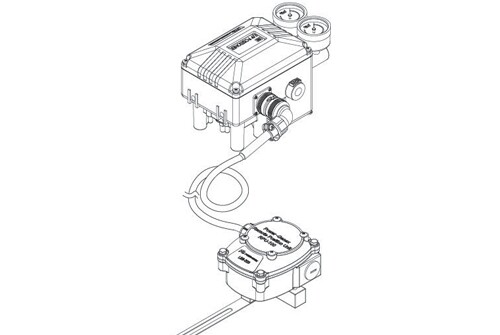

RSSL/RSSR智能型阀门定位器采用压电技术，通过优化的自动设定控制程序，
提供高速的动态特性和精准的控制能力。

特点

精准的自动控制性能。
高速的动态反应性能。
带液晶显示，一键自动校准，设定操作简便。
单双作用通用。
采用压电微型阀，耗气量小，节能显著
可在小型执行器上无振荡工作。
结构坚固，抗冲击，抗振动性能高。
通过 IEC 534 安装在直行程执行器。

选项

4~20mA 阀位反馈。
两限位报警（开/关反馈）
防爆种类（Exd II B T6, Exia II C T6)
HART协议(FSK)



参数

输入信号	4-20mA@24VDC
压      降	8.5VDC@20mA(425Ω)
最小/最大电流	3.6mA/50mA
最小工作电压 (@20mA)	不带HART协议:8.5V (≒425Ω) 带HART协议:9.2V (≒460Ω)
气源条件	1.4-7.0bar(20-100psi) 无水，无油，无尘的压缩空气
输出压力范围	气源压力的0-100% / 单作用或双作用
切断值	信号的 0~5%
流    量	80LPM@气源压力1.4bar(20psi)
耗气量	1.3LPM≒0.08㎥/h@气源压力1.5bar(22psi)
湿    度	< 90%RH, 无冷凝
行程范围	5~80mm (最大至 150mm)
速度调节	1~1000 (最小1，最大1000)
LCD显示	4位数显
扫描时间	2ms
阀门动作	位置0~100%/正作用(DA)/反作用(RA)
特性曲线	线性/等百分比(1:25或1:50),快开 线性度<=0.3% / 灵敏度<=0.2% / 滞后度<=0.2%
工作温度	-20~+70°C
防护等级	IP66,本安(Exia), 防爆（Exd）
材    质	压铸铝
气源接口	Rc1/4或1/4NPT
电气接口	2xG1/2或1/2NPT
重    量	2.5kg

订货方法

RSSL - 防护等级 反馈杆 压力表 位置反馈 接口规格 HART协议 - 电缆长度
项    目 代    码 防护等级 : I : 本安防爆(Exia IIC T6) W : 非防爆 IP66 反馈杆 : A : 行程 (10~40mm) B : 行程 (10~80mm) C : 行程 (80~150mm) 压力表 : 1 : 6 bar (90 psi) 2 : 10 bar (150 psi)	项    目 代    码 位置反馈 : N : 无 O : 位置传送器      (4~20mA 输出信号) 接口规格 : 3 : Rc1/4-G 1/2 (气接口-电接口） 4 : NPT1/4-NPT1/2 5 : Rc1/4-M20x1.5 HART协议 : N : 无 H : HART协议 电缆长度 : 3, 5, 10, 15m 其他长度
