产品介绍

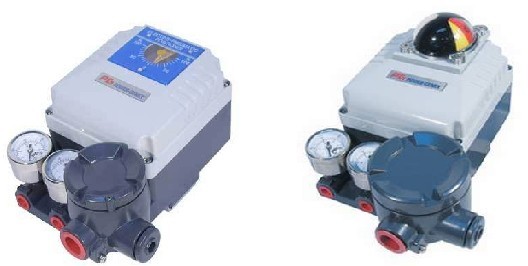

EPR角形程电气式阀门定位器是坚固耐用，稳定可靠，控制性能优良，用于环境苛刻场合。
特点
-维护管理方便。
-零点/量程设置简单。
-单双作用通用，正反作用设置方便。
-可以1/2分程控制。
-防腐涂层。
-结实耐用。
-不锈钢压力表。
-带小节流孔，可用于小执行器。
-符合EN 50014:1997，EN 50018:2000及EN 50028:1987，
取得了NEMKO的ATEX Eex md II B T5认证。(认证号05 ATEX 1076X)
-符合EN 61000-6-2:2001与EN 61000-6-4:2001，
取得了RWTUV的EMC认证（认证号K1046/E04）。
-KOSHA的Ex md IIB T6认证（认证号99-1075-Q1），
Ex md IIC T6认证（认证号2000-1057-Q1）
及Ex ia IIB T6认证（认证号2000-1056-Q1）。
选项
- 位置传送器 (4…20㎃ 输出信号)
- 2 X SPDT 限位开关
- 2 X P&F 感应式限位开关 NJ2-V3-N
- 圆顶指示器
- 高温型
参数
|
EPR
|
| 角行程（凸轮反馈方式） |
| 单作用 |
双作用 |
| 输入信号 |
4 ~ 20㎃ DC |
| 输入阻抗 |
235 ± 15Ω |
| 气源条件 |
最大 7 bar (100 psi), 无水，无油，无尘的压缩空气 |
|
行程范围 |
60 ~ 100° |
| 气源接口 |
Rc 1/4 或 NPT 1/4 |
| 电气接口 |
G 1/2 或 NPT 1/2 |
| 防护等级 |
Ex md IIB T6, Ex md IIC( H₂) T6, IP66, Ex ia IIB T6
ATEX Eex md IIB T5 |
| 环境温度 |
-20 ~ +70℃ |
| 压力表材质 |
不锈钢 |
| 动作特性 |
线 性 |
| 线 性 度 |
± 1.0% F.S 以内 |
± 1.5% F.S 以内 |
| 灵 敏 度 |
± 0.5% F.S 以内 |
| 滞 后 度 |
1.0% F.S 以内 |
| 重 复 性 |
± 0.5% F.S 以内 |
| 耗 气 量 |
5 LPM (气源压力. 1.4 kgf/㎤) |
| 流 量 |
80 LPM (气源压力. 1.4 kgf/㎤) |
| 材 质 |
压铸铝 |
| 重 量 |
3.3 kg (包括端子盒)
3.0 kg (不包括端子盒) |

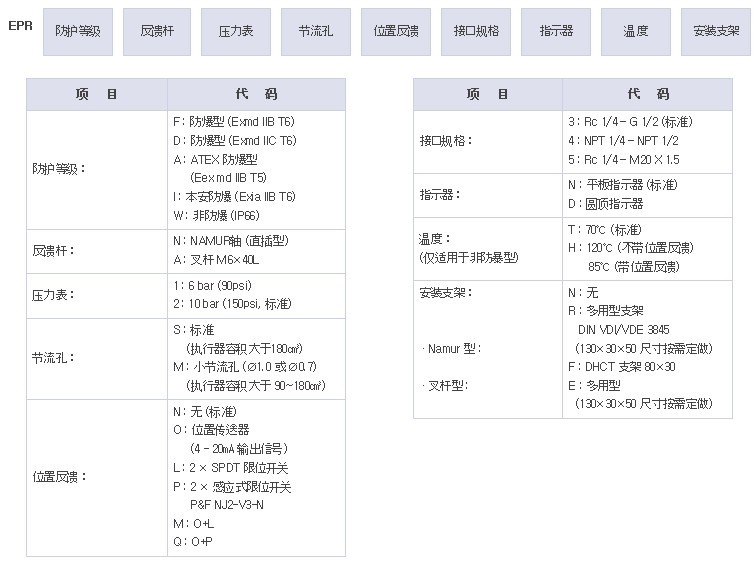

订货方法
|
