产品介绍

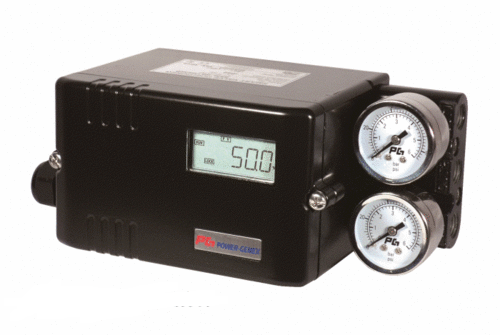

- SS5L/SS5R FAIL FREEZE POSITIONER
- Perfect combination with reliable fail freeze function and smart performance
with innovative durable coil drive
特点
- “Fail Freeze” function to help the valve stay at the last position on the loss of
the electrical power supply
- 自动设定零点与量程
- 不管怎么连接气接口，自动觉察 RA(反作用）或 DA(正作用
- 无特别的调整，可以单双作用通用
- 外形紧凑，可安装于小型执行器上
- 动作失败时，报警错误信息
- 检测模式下，可用固定的任意信号都可以检测执行器
- 工作温度范围是 -30 ~ +80℃
- 通过消除冲击和振荡，提高了摩擦大的截止阀和球阀的控制性能
- 耗气量小
- 为了直行阀门，提供 IEC 60534-6-1遵从的支架
- 为了角行阀门，提供 VDI/VDE 3845 (IEC 60534-6-2)遵从的NAMUR支架和多用型支架
选项
- 阀位反馈 (4 - 20 mA)
- 2 x 限位报警 或 限位开关 (SPDT)
- 防爆种类 (Exia IIC T6) (in progres)
- HART 协议
- Profibus PA 协议
- Fieldbus FF 协议
参数
| 输入信号 |
4 - 20 mA @ 24 VDC |
|
最小/最大电流 |
3.6 mA / 50mA |
| 最小工作电压 |
不带HART协议 : 8.7 VDC ( 435Ω @ 20 mA )
带HART协议 : 9.4 VDC ( 470Ω @ 20 mA ) |
|
行程范围
角度范围 |
直行程 : 8 - 130 mm
角行程 : 25 - 120° |
|
气源条件 |
1.4 - 7.0 bar (20 - 100 psi) |
|
输出压力范围 |
气源压力的 0 - 100% |
|
流 量 |
80 ℓ/min = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar)
233 ℓ/min = 14 Nm3/h = 8.2 scfm (Sup = 6 bar) |
|
耗 气 量 |
2.8 ℓ/min = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar) |
| 特性曲线 |
线性度 < ±0.3% F.S
灵敏度 < 0.2% F.S
滞后度 < 0.2% F.S
重复性 < 0.2% F.S |
|
LCD 显示 |
4位数显 |
|
反应速度调节 |
1 - 1000 (最小 1, 最大 1000) |
|
扫描时间 |
2ms |
| Fail freeze level |
Input signal < 3mA |
|
Fail freeze drift rate |
+2% setpoint / hour at constant temp |
| 切 断 值 |
信号的 0-10% |
|
阀门动作 |
正作用 (DA) / 反作用 (RA) |
|
工作温度 |
-30 ~ +80℃ (-22 ~ +176℉) ** |
|
气源接口 |
Rc 1/4 或 1/4 NPT |
|
电气接口 |
G 1/2, NPT 1/2 或 M20 x 1.5 |
|
防护等级 |
本安 (Exia IIC T6) / IP66 |
|
材 质 |
压铸铝 |
|
重 量 |
2 kg |

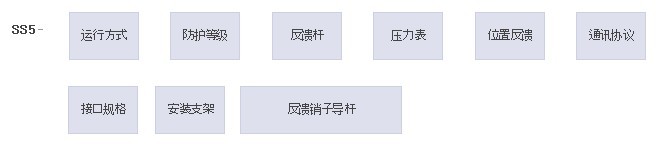

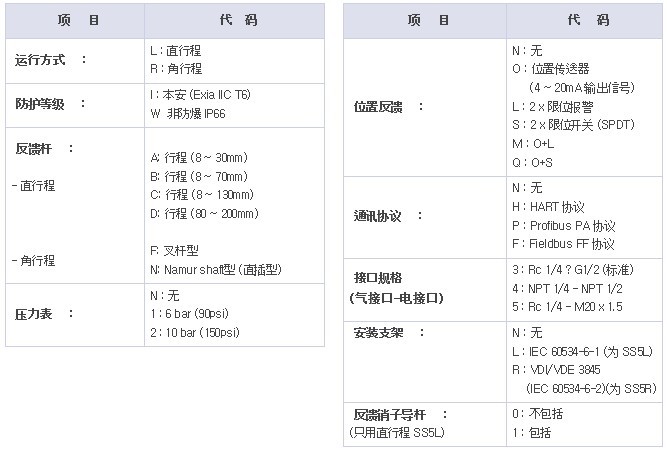

订货方法
|
