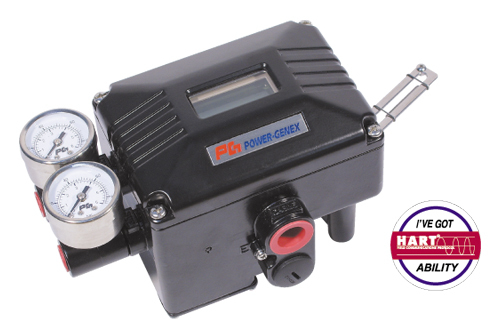

产品介绍
SSL智能型阀门定位器采用压电技术，通过优化的自动设定控制程序，
提供高速的动态特性和精准的控制能力。
特点
精准的自动控制性能。
高速的动态反应性能。
带液晶显示，一键自动校准，设定操作简便。
单双作用通用。
采用压电微型阀，耗气量小，节能显著
可在小型执行器上无振荡工作。
结构坚固，抗冲击，抗振动性能高。
通过IEC 534安装在直行执行器。
选项
4~20mA 阀位反馈。
两限位报警（开/关反馈）
防爆种类（Exd II B T6, Exia II C T6)
HART协议(FSK)
参数
|
输入信号 |
4-20mA@24VDC |
|
压 降 |
8.5VDC@20mA(425Ω) |
|
最小/最大电流 |
3.6mA/50mA |
|
最小工作电压
(@20mA) |
不带HART协议:8.5V (≒425Ω)
带HART协议:9.2V (≒460Ω) |
|
气源条件 |
1.4-7.0bar(20-100psi)
无水，无油，无尘的压缩空气 |
|
输出压力范围 |
气源压力的0-100% / 单作用或双作用 |
|
切 断 值 |
信号的 0~5% |
|
流 量 |
80LPM@气源压力1.4bar(20psi) |
|
耗 气 量 |
1.3LPM≒0.08㎥/h@气源压力1.5bar(22psi) |
|
湿 度 |
< 90%RH, 无冷凝 |
|
行程范围 |
5~80mm (最大至 150mm) |
|
速度调节 |
1~1000 (最小1，最大1000) |
|
LCD显示 |
4位数显 |
|
扫描时间 |
2ms |
|
阀门动作 |
位置0~100%/正作用(DA)/反作用(RA) |
|
特性曲线 |
线性/等百分比(1:25或1:50),快开
线性度<=0.3% / 灵敏度<=0.2% / 滞后度<=0.2% |
|
工作温度 |
-20~+70°C |
|
防护等级 |
IP66,本安(Exia), 防爆（Exd） |
|
材 质 |
压铸铝
|
|
气源接口 |
Rc1/4或1/4NPT |
|
电气接口 |
|
|
重 量 |
2.5kg |

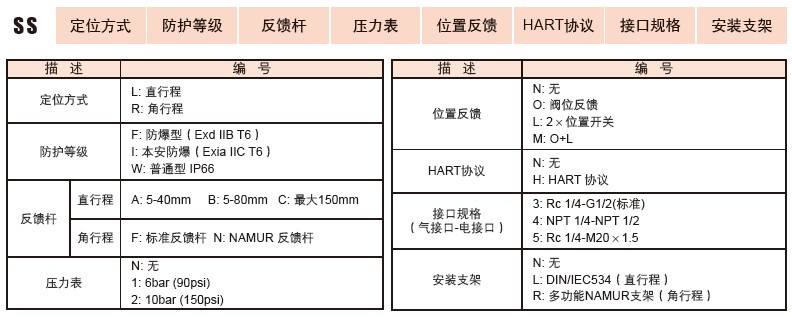

订货方法
|
