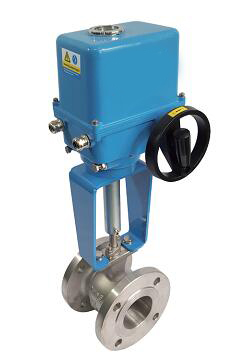

HTRV电动V型调节阀,配用EA系列电动执行器,无需要另配伺服放大器,输入(4~-20mA或1~5V信号及单相电源即可实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产品剪切力,可将纤维切断,防止卡死,具有流通能力大,调节精度高,密封性好,重量轻等特点。适用于除小口径,角形,三角连接外大部分使用场合,是替代进口产品的好的选择,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节,广泛用于造纸业、制糖、石油、化工、冶金等工业自动化控制系统中。
产品特点:
1、结构紧凑、体积小、可竖卧安装等特点;
2、具有出色的调节特性:V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调性。因此V型阀可以在广幅的变化范围内提供精确的控制;
3、 流动容积:由于它在流线型外形以及满直角回转控制缘故,使容积的 值特别高,流通阻力小,因此可以使用较小的更加经济的实用的阀门尺寸。
4、V型调节阀采用双轴承结构,机构稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏性和感应速度;
5、金属阀座的优越性密封性:V型球阀采用可动金属阀座.自助补偿功能,并具有优越密封性能及长使用寿命。
规格参数
阀体形式 |
直通铸造球阀型 |
公称通径 |
DN25~DN250mm |
阀体材质 |
WCB、CF8、CF8M、CF3M |
V型球体 |
CF8、CF8M、CF3M(硬化处理) |
阀杆材质 |
2Cr13、304、316、316L |
密封填料 |
V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料、石墨填料 |
阀芯形式 |
带V型切口的球型阀芯 |
公称压力 |
PN1.6\2.5\4.0\6.4 MPa |
连接形式 |
法兰式 |
流量特性 |
近似百分比 |
适用温度 |
-28-400℃ | |
