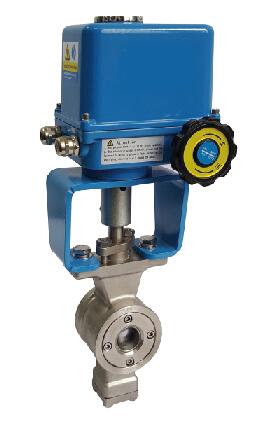

HTVV电动夹式V型调节阀

HTVV电动V型调节阀,配用EA系列电动执行器,无需要另配伺服放大器,直接接受(4~20mA或1~5V)信号及单相电源即可实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产品剪切力,可将纤维切断,防止卡死,具有流通能力大,调节精度高,密封性好,重量轻等特点。适用于除小口径,角形,三角连接外大部分使用场合,是替代进口产品的好的选择,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节,广泛用于造纸业、制糖、石油、化工、冶金等工业自动化控制系统中。

产品特点

1、 技术设计结构简单、重量轻、材料成本低,比同样流通能力的直行程调节阀更经济;

2、 不带任何接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

3、 防漏耐用的阀座在其外径处衬有带不锈钢内芯PTEF杯型或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步加强了阀座的结构;

4、 具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结、含纤维质量的液体、料浆类流体、高粘度液体、含聚合物、颗粒物、结晶体控制场合。

规格参数

公称通径DN (mm)

DN50~DN250

公称压力

PN 1.6MPa~6.4MPa

试验压力

强度试验

PN 2.4MPa ~PN9.6MPa

密封试验

PN 1.76~7.0MPa

材料代号

C

P

R

主要零件

阀体

WCB

304

316

阀板

阀杆

不锈钢

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水、蒸汽、油

硝酸类

醋酸类

适用温度

-30~425℃

-28~500℃

连接形式

对夹式按JB79~59标准
